三坐标测量机用途：广泛应用于航空航天、******、模具制造、电子、塑胶、精密零部件加工、汽车及零配件生产等行业。

一.三坐标测量机供货清单

二、技术参数：（654手动三坐标测量机）

A．主机:

I.规格及型号

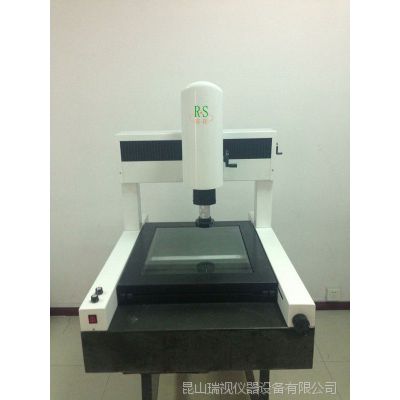

654手动三坐标测量机

II.性能参数

1．行程范围

 X= 500mm    Y= 600mm    Z= 400mm

2.外形尺寸

  X= 1100mm    Y= 1200mm   Z= 2300mm

3.测量精度

 E(μm)：3.5+3L/1000   L：Unit mm

4.主机自重 ：750Kg

5.承重:500Kg

6.工作平台：高精度花岗岩平台

7.传动方式：预载荷高精度自洁式空气轴承

8.结构型式：移动桥式

III.主机配置

1.三轴导轨均为优质花岗岩（泰山青），并具有相同的温度特性抗变形系数

2.三轴空气轴承、气浮导轨

3.进口气缸及气动系统

4.进口光栅尺及读数头

5.英国RENISHAW测头系统

Ⅳ。设备特点：

●测量机采用国际***的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。

●机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

●固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

●Y向导轨采用燕尾式，定位精度高，稳定性能好。

●三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。

●三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。

●横梁采用精密斜梁设计技术（已获***），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。

●采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。

●Z轴采用气缸平衡装置，***的提高了Z轴的定位精度及稳定性。

●软件采用具有独立知识产权的、功能强大的savant_DMIS测量软件包，其完善的测量功能和联机功能，为用户提供了***的测量解决方案。

B．计算机系统

C. DMIS测量软件

-界面友好的Windows(XP/NT)操作系统

-***的交互式三维造型功能

-计算机图形化仿真功能模拟测量机图形化脱机式编程

-具有内置的强大的分析报告能力

-具备完善的图形化测头管理、零件坐标系管理和工件找正功能

-操作方便的自学习软件

-几何元素的测量：点、线、圆、面、球、弧、椭圆、圆柱、圆 锥、键 槽、曲线、曲面

-几何元素的构造：投影、中分、相交、相切、镜像、拟合、平移、垂直、平行、组合、旋转、偏置线、偏置

-形位公差软件： 直线度、平面度、圆度、圆柱度、 圆锥度、球度、距离、夹角、垂直度、平行度、倾斜度、位置度（2D及3D）、对称度、同轴度、 同心度、跳动等

-支持扫描功能,影像功能

三、环境条件要求:
